Opis izdelkov
Specifikacije izdelka
| Standardi | ASTM A269 / ASME SA269 |
| Razredi jekla | TP304 TP304L TP304LN TP316 TP316L TP316LN TP317 TP321 TP347 TP348 TPXM10 TPXM11 TPXM15 TPXM19 TPXM29 |
| Enakovredni standardi |
EN 10088-1, JIS G4303 |
| Zunanji premer (OD) | 3,18 mm–76,2 mm (1/8″–3″) |
| Debelina stene (WT) | 0,25 mm–3,05 mm (0,010″ -0,120″) |
| Dolžina | 3 m / 6 m / 12 m ali po meri |
| Površinska obdelava | Svetlo žarjeno |
| Proizvodni proces | Hladno-vlečeno/žarjeno |
| Pogoj | SA/ svetlo žarjeno/polirano |

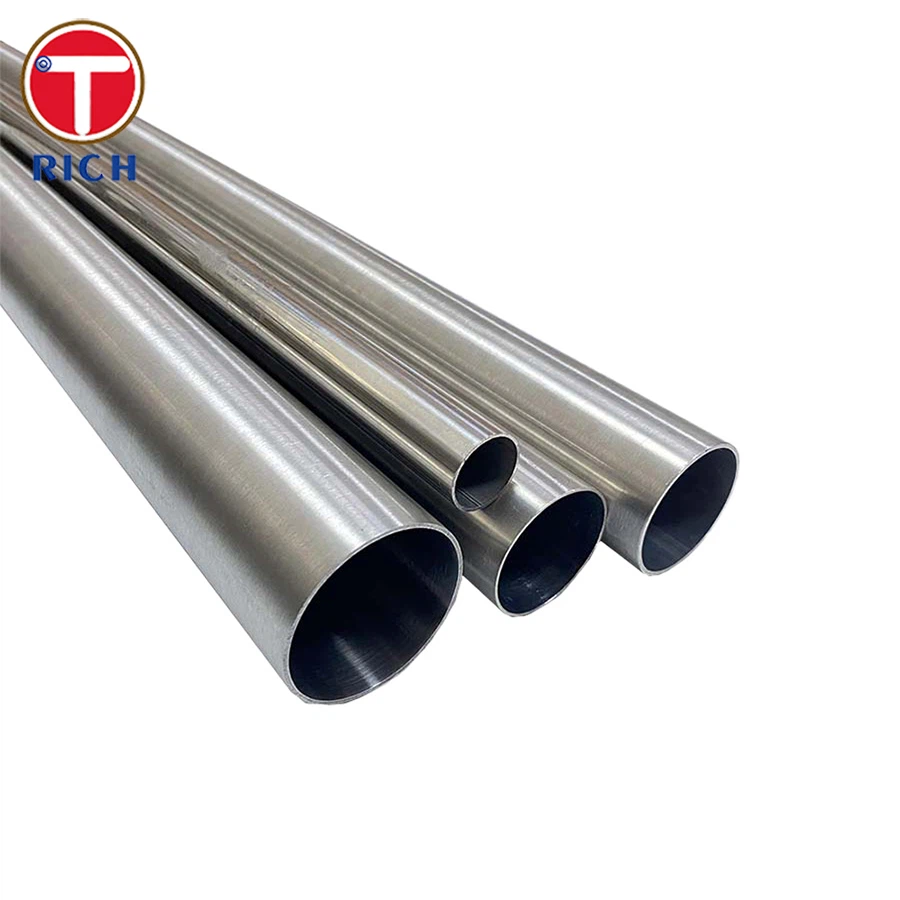

Polirane cevi iz nerjavečega jekla so izdelane iz nerjavečega jekla TP316/TP316L, kar jim omogoča, da prenesejo korozijo zaradi medijev, ki vsebujejo žveplo- (H₂S) in klorid- (Cl⁻), ter kisle tekočine, ki se pogosto pojavljajo v naftni in plinski industriji. Razred TP316L ima vsebnost ogljika manj kot ali enako 0,03 %, kar učinkovito preprečuje interkristalno korozijo po varjenju in odpravlja potrebo po dodatni stabilizacijski toplotni obdelavi; primeren je za uporabo v temperaturnem območju od -196 stopinj do 400 stopinj.
V primerjavi s cevmi iz ogljikovega jekla imajo cevi iz nerjavečega jekla življenjsko dobo, ki je 3- do 5-krat daljša. Poleg tega, ker je cev podvržena obdelavi s poliranjem, ne potrebuje-protikorozijskih premazov-, s čimer se preprečijo zamašitve v instrumentacijskih linijah-in znatno zmanjšajo stroški delovanja in vzdrževanja.
Polirane cevi iz nerjavečega jekla se proizvajajo z natančnim brezšivnim preoblikovalnim postopkom, pri čemer so tolerance zunanjega premera nadzorovane v okviru ±0,05 mm in tolerance debeline stene v okviru ±0,03 mm.
Storitve po meri
- TORICH ponuja storitve dimenzioniranja po meri z obsegom zunanjega premera od 3,18 mm do 76,2 mm in obsegom debeline stene od 0,25 mm do 3,05 mm. Za cevi za-natančne instrumente z majhno izvrtino nudimo visoko{6}}natančne možnosti prilagajanja, doseganje toleranc zunanjega premera ±0,03 mm in toleranc debeline stene ±0,02 mm.
- Poleg standardnega poliranja nudimo storitve notranjega elektropoliranja po meri, ki omogoča doseganje površinske hrapavosti Ra Manjše ali enako 0,25 μm.
- Glede na specifično vrsto instrumentov lahko prilagodimo ustrezne povezovalne vmesnike-vključno z navojnimi povezavami (NPT/BSP), prirobničnimi povezavami (standardi ANSI/EN), vtičnicami-varjenimi povezavami in drugimi-ter zagotovimo prilagojene priključke iz nerjavečega jekla, kot so spojke, kolena in T-kratniki.
Kemična sestava
| Element | C (%) | Mn (%) | Si (%) | P (%) | S (%) | Cr (%) | Ni (%) | Mo (%) | N (%) |
|---|---|---|---|---|---|---|---|---|---|
| TP316 | Manjše ali enako 0,08 | Manjše ali enako 2,00 | Manjše ali enako 1,00 | Manjše ali enako 0,045 | Manjše ali enako 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 | Manjše ali enako 0,10 |
| TP316L | Manjše ali enako 0,03 | Manjše ali enako 2,00 | Manjše ali enako 1,00 | Manjše ali enako 0,045 | Manjše ali enako 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 | Manjše ali enako 0,10 |
| TPXM-19 | Manjše ali enako 0,06 | 4.0–6.0 | Manjše ali enako 1,00 | Manjše ali enako 0,040 | Manjše ali enako 0,030 | 20.5–23.5 | 11.5–13.5 | 1.5–3.0 | 0.20–0.40 |
Mehanske lastnosti
| Lastnina | Natezna trdnost | Meja tečenja (0,2%) | Raztezek | Trdota |
|---|---|---|---|---|
| TP316 | Večji ali enak 515 MPa | Večji ali enak 205 MPa | Večji ali enak 40 % | Manjši ali enak 217 HB |
| TP316L | Večji ali enak 485 MPa | Večji ali enak 170 MPa | Večji ali enak 35 % | Manjši ali enak 217 HB |
| TPXM-19 | Večji ali enak 690 MPa | Večji ali enak 380 MPa | Večji ali enak 35 % | Manjši ali enak 100 HB |
Možne alternativne ocene
- Za instrumentacijske linije, ki delujejo pri temperaturah, manjših ali enakih 300 stopinj, in tlakih, manjših ali enakih 6 MPa-in brez medijev, ki vsebujejo- ali klor--TP304/TP304L je primerna izbira, ki ponuja nižje stroške.
- Za instrumentacijske cevi za nafto in plin, ki so izpostavljeni visokim-klorom, visokim-žveplom ali močno kislim medijem, se priporoča TP317L; s PREN, večjim ali enakim 30, nudi vrhunsko odpornost proti koroziji v primerjavi s TP316/TP316L.
- Za instrumentacijske cevi, ki so izpostavljeni visokim delovnim tlakom (večji ali enaki 10 MPa) in močni koroziji-kot so visoko{2}}tlačne cevi na vrtalnih ploščadih-se lahko izbere nerjaveče jeklo 2205 duplex; vendar pa zaradi kompleksnosti obdelave ni primeren za precizne merilne linije majhnega premera.
področja uporabe
- Raziskovanje in vrtanje nafte: povezuje različne instrumente na vrtalnih ploščadih; prenaša podatke o tlaku in temperaturi na ustju vrtine; prenaša vzorce vrtalne tekočine; vzpostavlja signalne kanale za instrumentacijo v vrtini; in je prilagojen za pogoje delovanja, ki vključujejo vibracije in visok pritisk.
- Zbiranje in transport nafte in plina: povezuje instrumente za pretok, tlak in nivo na kopenskih in morskih zbiralnih postajah.
- Rafiniranje nafte in petrokemikalije: Služi kot dodatna komponenta za opremo, kot so reaktorji in destilacijski stolpi, ki povezuje visoko-temperaturne in-tlačne instrumente.
- Predelava zemeljskega plina: uporablja se za priključke instrumentov v napravah za čiščenje zemeljskega plina.
- Skladiščenje nafte in plina: povezuje instrumente za nivo in tlak na rezervoarjih za shranjevanje nafte in posodah za shranjevanje plina.
- Razvoj globokomorske-nafte in plina: instrumentacijske cevi za globokomorske-platforme.
Razstava izdelkov
Testna oprema
Tovarniška oprema
Oprema za kisanje
Paket izdelkov
Ponujamo široko paleto možnosti pakiranja, vključno s plastičnimi končnimi pokrovi, tkanimi vrečkami, lesenimi zaboji in železnimi okvirji. Za izpolnjevanje posebnih potreb strank so na voljo tudi rešitve za pakiranje po meri, blagovna znamka logotipa in druge prilagojene zahteve.
pogosta vprašanja
V: Kakšna je razlika med ASTM A249 TP316 in TP316L?
O: Tako 316 kot 316L sta avstenitna nerjavna jekla, ki se razlikujeta predvsem po vsebnosti ogljika. 316 in nudita višjo trdnost, medtem ko 316L ne predstavlja tveganja interkristalne korozije in ne zahteva toplotne obdelave po -varjenju, zaradi česar je idealno za kompleksne linije instrumentov, ki vključujejo varjenje in oblikovanje.
V: Kako vaša natančnost poliranja izpolnjuje zahteve za instrumentalne linije?
O: Notranja površina cevi ima zrcalno obdelavo (Ra manj kot ali enako 0,4 μm), medtem ko ima zunanja površina Ra manj kot ali enako 0,8 μm; cevje je brez prask, robov in ostankov nečistoč.
V: Ali so vaši izdelki skladni z ustreznimi standardi za naftno in plinsko industrijo?
O: Cev je izdelana v strogem skladu s standardoma ASTM A249 in ASME SA249, ki zagotavljajo strog nadzor nad kemično sestavo, mehanskimi lastnostmi, dimenzijskimi tolerancami in kakovostjo površine.
